運行變電站改擴建線路投運前由于難以進行倒負荷操作，在接入母差保護時難以確認其向量是否正確，如果向量錯誤將直接導致母差動作，后果非常嚴重。國網公司 Q/GDW 12690-2025 《負荷模擬式繼電保護向量檢查試驗導則》明確提出改擴建線路接入母差保護向量檢查方法。

涉及母線保護向量檢查 時采用母差輪停的方式 ， 在停用的母線保護選取合適電流支路作為基準，在母線保護端子排短接該支路的電流，此時母線保護的一次差流即為該支路的一次電流。在新建間隔注入與該支路幅值相位相同的一次電流，檢查母線保護的差流為 0 ；注入與該支路幅值相位相反的一次電流，此時母線保護的一次差流為該支路一次電流的 2? 倍。上述方法為支路替代法，滿足上述條件則檢查正確。試驗完畢后做好相應安全措施并恢復該母線保護，以同樣方式進行另外一套母線保護檢查。

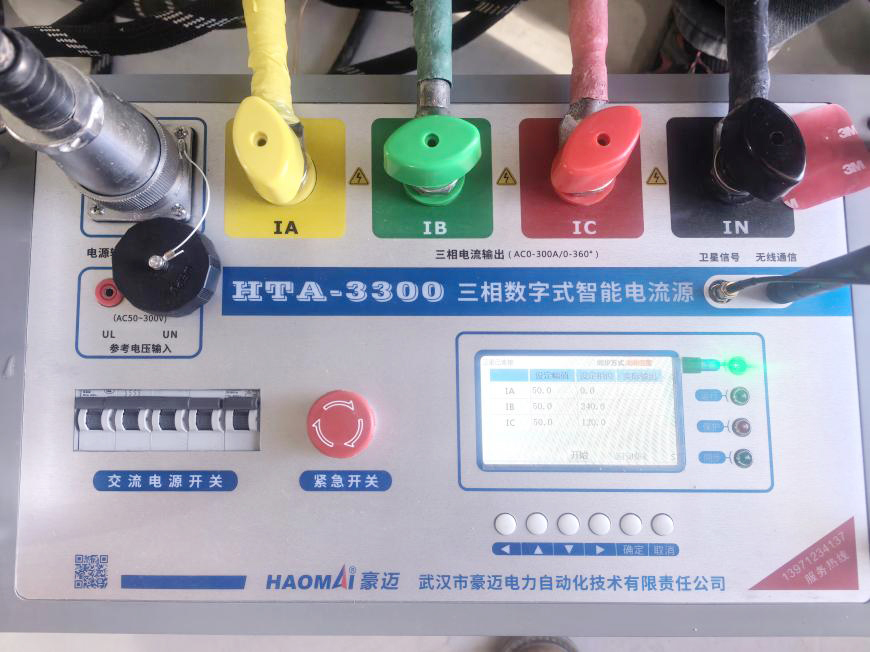

下面介紹使用 HTA-3300? 三相數字式智能大電流源，采用系統電壓為基準同步的方法，進行改擴建線路接入母差保護向量檢查。

某 220kV 變電站為 GIS 一次結構，新擴建 2214 間隔，已完成站內所有調試，送電前狀態滿足模擬負荷繼電保護試驗條件。

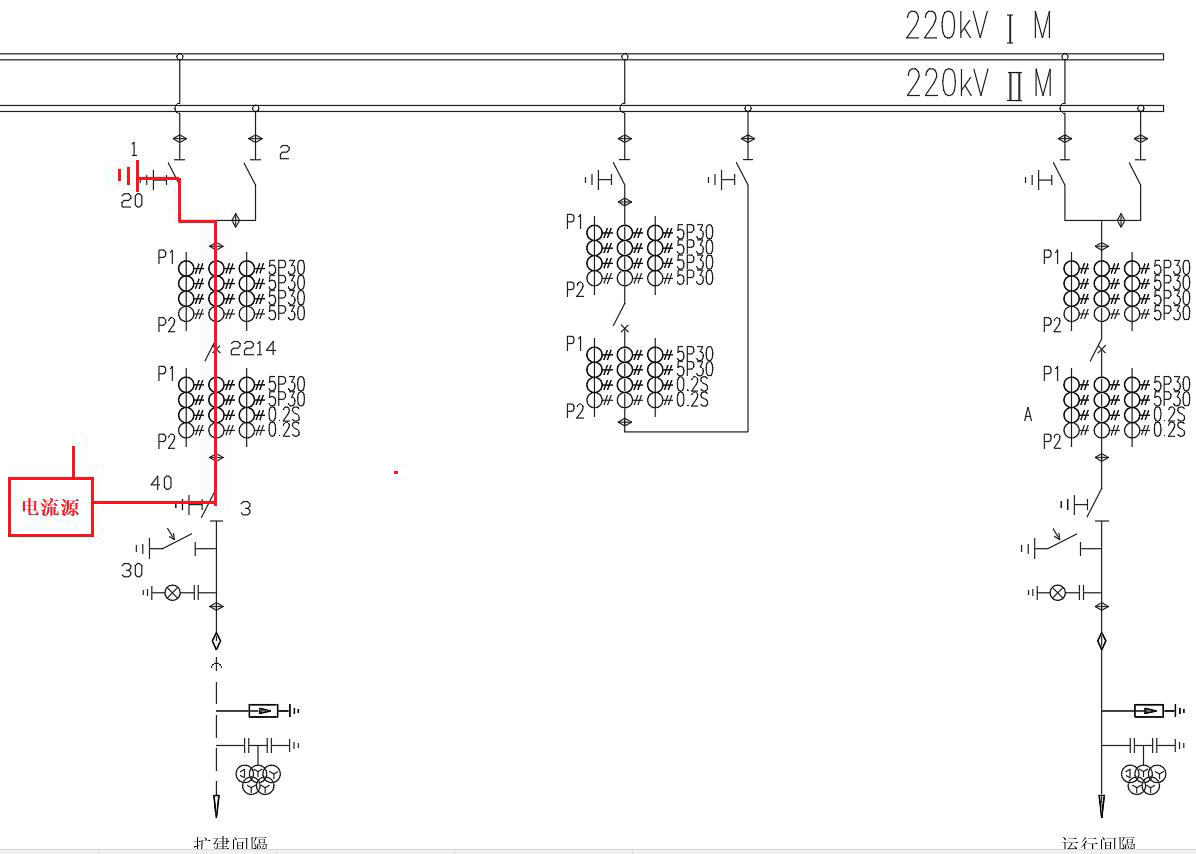

由于母線運行，此處不能用多間隔串行通流方式，只能單間隔通流。電流源 ABC三相從擴建線路221440地刀注流，（過CT）經2214開關、221420地刀入地，電流源N相接地形成電流回路。電流源同時采用母線電壓互感器端子箱運行系統電壓A相（可采用計量PTA相繞組）為基準，同步輸出三相一次電流（此一次電流應參考短接基準支路的大小和潮流方向），在線路保護裝置、接入輪停母線保護查看采樣幅值、相位及差流，以此來判斷線路后備保護及接入母差保護向量是否正確。

具體作業流程：

①許可工作票，執行二次安全措施。

②操作檢查 改擴建 2214 間隔開關刀閘位置狀態見下表：

③拆開2 214 40接地刀閘的接地銅排作為注流點（流入開關方向），選擇2 2142 0接地刀閘作為電流入地點 ， 測試儀 N相接地。

④保護裝置電壓取 母線 PT， 在線路保護裝置屏后通過短接母線刀閘位置（ 22141刀閘）接點將母線電壓引入到線路保護 ，確保 線路 保護裝置有二次電壓，電流采樣有基準。

⑤再次確認CT端子箱中試驗各繞組CT未開路，流入未停運的B套母差保護電流已短接，并劃開。

⑥選擇一條負荷小的線路（運行間隔）作為基準支路，在停運的A套母差保護屏柜后進行短接，并把劃片劃開，保證該支路電流不流入A套母差，在A套母差保護裝置中查看采樣，應有差流，測量并計算出該支路的一次電流幅值及潮流方向。在母差模擬盤上將運行支路刀閘強制與基準支路一條母線上。

⑦在母線PT端子箱中將計量回路A相電壓接入電流源外部電壓檢測口，以此電壓為基準控制電流源同步輸出。

⑧ 完成以上操作后可先在電流源上輸出小電流檢查回路是否正確，然后 以系統電壓 A相為基準，在電流源輸出與基準支路一樣的電流幅值及相位，在兩套線路保護裝置及停運的A套母線保護裝置上查 看采樣并分析試驗數據，得出試驗結論。

⑨ 完成試驗后，驗電無電后拆除試驗線，按照二次安全措施恢復開關刀閘狀態。

⑩以同樣的方法進行擴建線路接入B套母差保護向量檢查試驗。

完成所有試驗準備工作時測量短接的運行基準支路的二次電流幅值及潮流方向?yàn)?/span> A 相 0.13A ∠ 28 °， B 相 0.14A ∠ 268 °， C 相 0.12A ∠ 148 °，試驗支路與基準支路的變比都為 2000/1 ，計算電流源上施加三相一次電流為 A 相 26A ∠ 208 °， B 相 26A ∠ 88 °， C 相 26A ∠ 328 °。

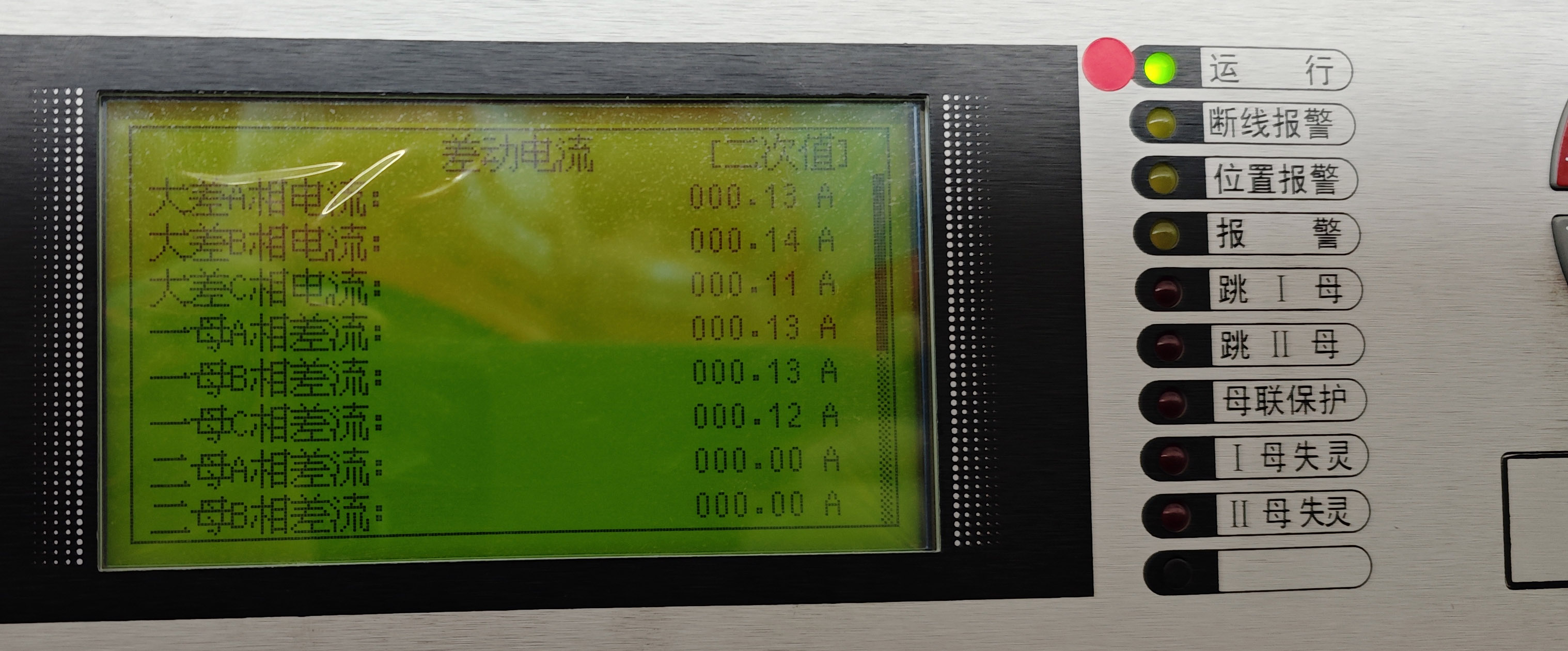

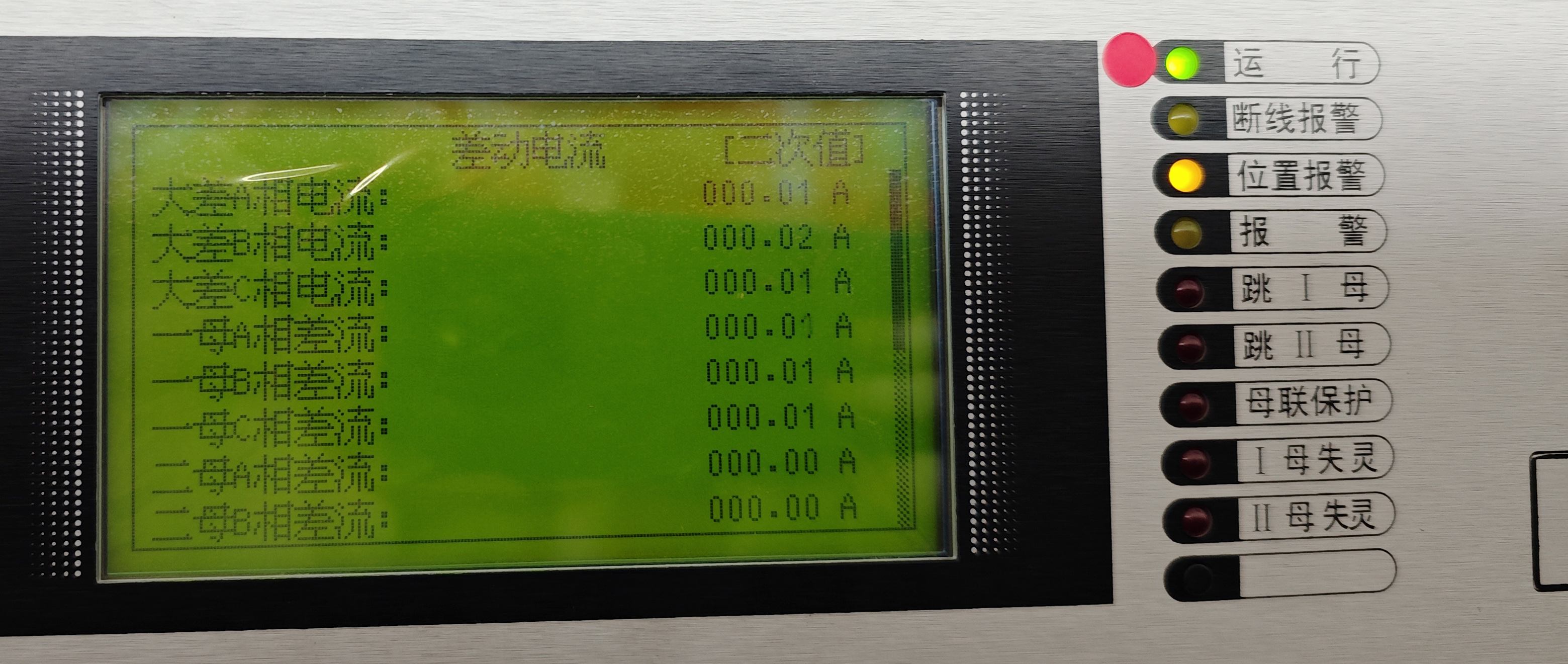

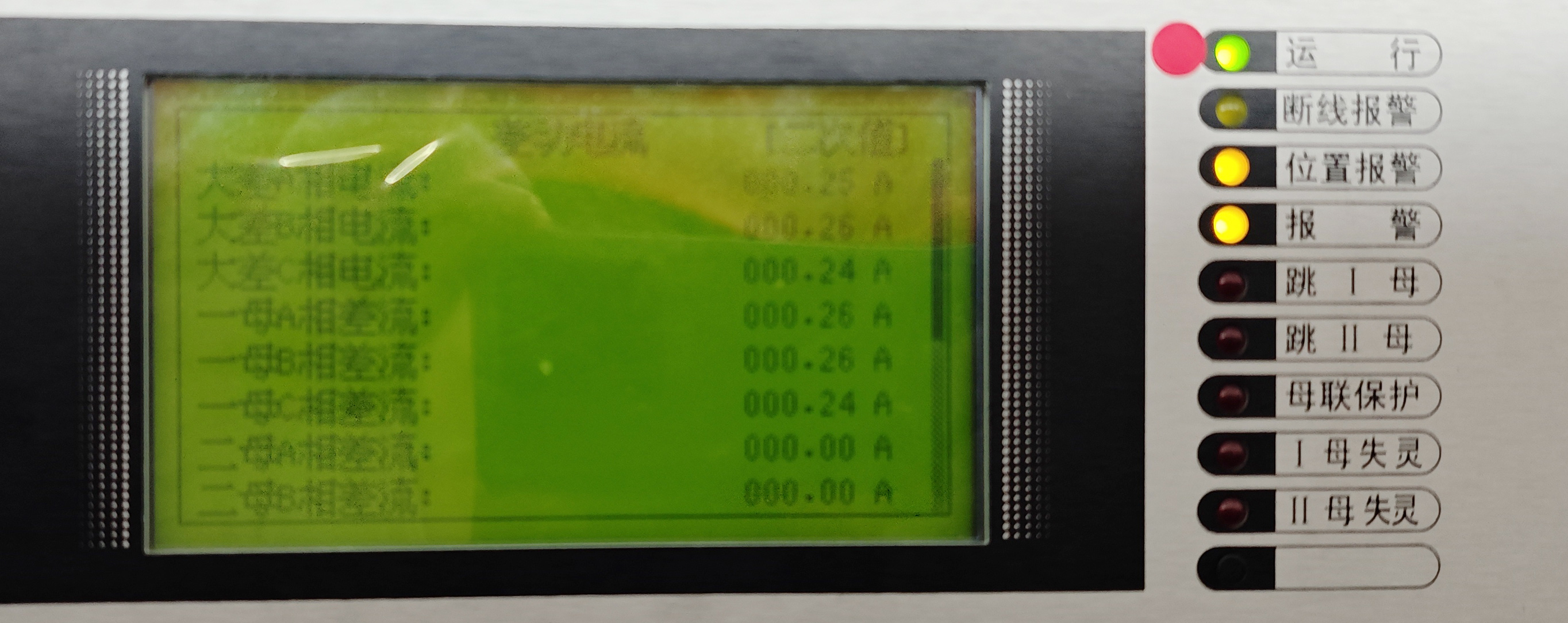

短接作為基準支路的運行間隔前，母差保護上大差為 0 ，短接后查看三相差流為 0.25A 。確認好之后迅速按照計算值輸出三相一次電流，此時查看母差保護上差流為 0 。完成后將施加的三相一次電流相位反 180 °，即為 A 相 26A ∠ 28 °， B 相 26A ∠ 268 °， C 相 26A ∠ 148 °，運行后查看母差保護上三相差流為 0.25A 。由此判斷擴建支路接入母差保護中向量極性正確。

220kV線路保護CT極性端在母線側， 由于母線側地刀為安措地，所以注流方向?yàn)榫€路側流向母線側，通流 電流由非極性端流入、極性端流出， 電流源電流設為 0°時，保護采樣應為180 °，分析 試驗結果數據時需注意該 180°相位差。電流源上施加的電流方向應與參考基準支路相差180°時，差動電流才為0 。 需特別 注意擴建間隔 CT電流一定不能流入未停運的母差保護，做好二次安全措施 。
