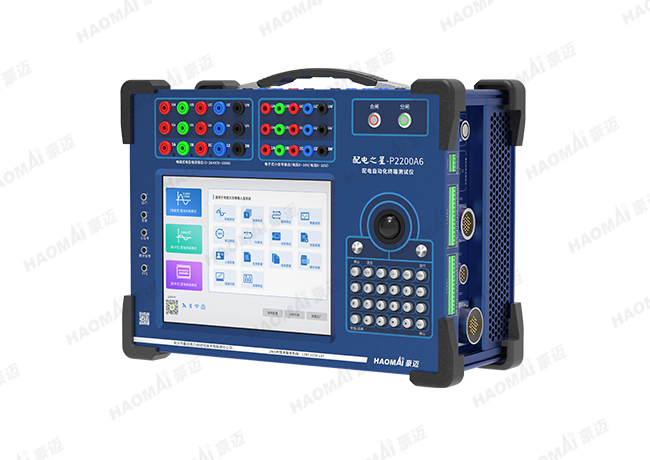

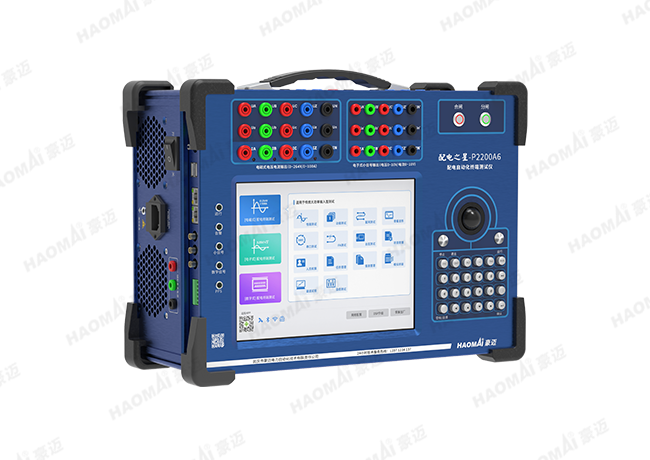

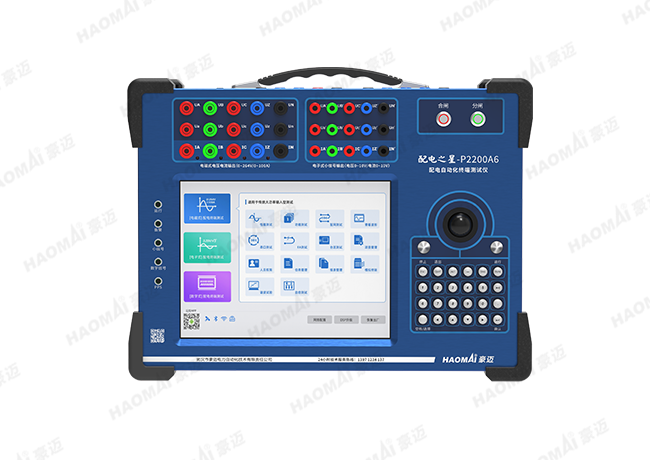

配電之星-P2200A6 配電自動化終端測試儀
—— 全能型小型化配電終端檢測平臺

設備采用2021年一二次融合標準化柱上斷路器及環網箱入網專業檢測標準開發設計,硬件均國產化,集成電磁式、電子式、數字式配電終端測試于一體,支持常規信號和小信號混合輸出。適用于站所終端、饋線終端、一二次融合饋線終端、臺區智能融合終端等全類型配電終端設備試驗檢測。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 集成一體化設計,支持電磁式、電子式、數字式等配電終端入網檢驗測試
  • 對配電自動化終端設備(DTU 、FTU 、TTU、故障指示器、臺區智能融合終端)一鍵自動化聯調測試, 無需人工干預
  • 檢測過程閉環聯動,全面檢測被測終端性能和功能,一鍵自動化檢測效率高
  • 航插直連對插有效防誤接,解決現場接線混亂現狀
  • 不停電的狀態下,實現多點的DTU/FTU及TTU終端的同步故障模擬,配合主站進行故障區域判斷、故障隔離和供電恢復策略的執行,實現完整的饋線自動化(FA)功能測試
  • 可針對不同終端自定義測試方案庫,測試時智能匹配、一鍵測試,并生成標準測試報告
  • 支持南網和國網IEC101、IEC104等通訊規約 ,一鍵導入不同配電終端廠家的規約點表
  • 就地多機同步控制輸出,同時支持云平臺遠程操控實現集中型和就地型饋線測試
  • 9.7寸超大觸摸屏操作界面, 布局合理,操作方便,可外接PC,遠程云操作
技術參數

電壓模擬量輸出

輸出范圍

8×(0~264.0V)

輸出精度

±0.05%RG

諧波次數

2~25次

直流輸出

-220~+220V,精度≤±0.2%RG

電流模擬量輸出

輸出范圍

4×(0~30.0A),自動合并輸出100.0A

輸出精度

±0.05%RG

諧波次數

2~25次

直流輸出

-10~+10A,精度≤±0.2%RG

EVT小信號輸出

輸出范圍

8×(0~10.0V),獨立端口輸出

輸出精度

±0.05%RG

諧波次數

2~25次

直流輸出

-10~+10V,精度≤±0.2%RG

ECT小信號輸出

信號類型

電壓信號輸出

輸出范圍

4×(0~10.0V),獨立端口輸出

輸出精度

±0.05%RG

諧波次數

2~25次

直流輸出

-10~+10V,精度≤±0.2%RG

FT3數字信號輸出(電口)

協議

IEC 6087051/FT3

FT3格式輸出

4路電壓,7路電流

輸出精度

≤±0.05%RG

混合信號輸出

支持不少于12路互感器和傳感器混合模式信號輸出

模擬斷路器功能

采集配電絕緣跳閘和分閘信號,輸出遙信合位和分位點信號

蓄電池測試項目

蓄電池電壓、內阻、剩余容量、電容壽命評估

交流電壓測量

0~380.0V,精度±(0.1%+2 digits)

交流電流測量

0~10.0A,精度±(0.1%+2 digits)

相位

-360°~360°,準確度±0.1°

頻率

0~1250Hz,準確度≤±0.05%RG,分辨率≤±0.001Hz

開關量

16路開入,16路快速開出

波形回放

常規通道

12路,8×264V和4×30V

小信號通道

12路,8×10A和4×10V

故障錄波

電壓通道

12路,8×264V和4×10V

電流通道

12路,8×30A和4×10V

直流輔助電源

24V和48V

航播接口

電磁式、電子式、模斷開關航插接口

授時同步

北斗/GPS授時,B碼,SNTP/NTP網絡時鐘服務器

通訊接口

5G、RJ45、232/485串口、USB2.0接口、4G無線、藍牙(選配)

多屏共享

HDMI接口(支持筆記本外接顯示器或培投投影儀)

遠程操控

支持Win系統PC聯機和安卓系統APP操控

供電電源

AC 198~264V

尺寸

360x150x265 mm (長×寬×高)

重量

9.0kg
