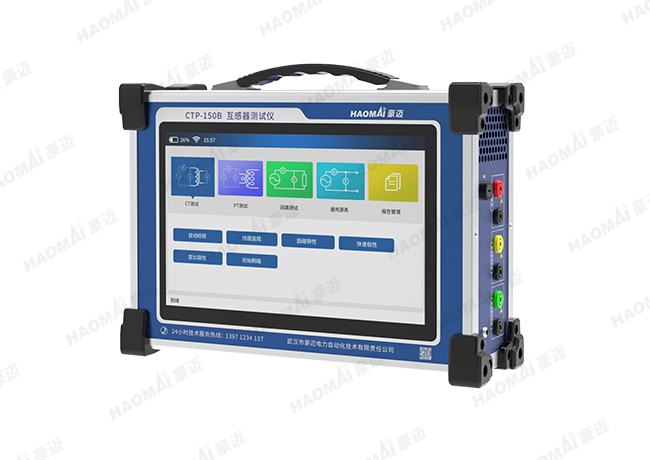

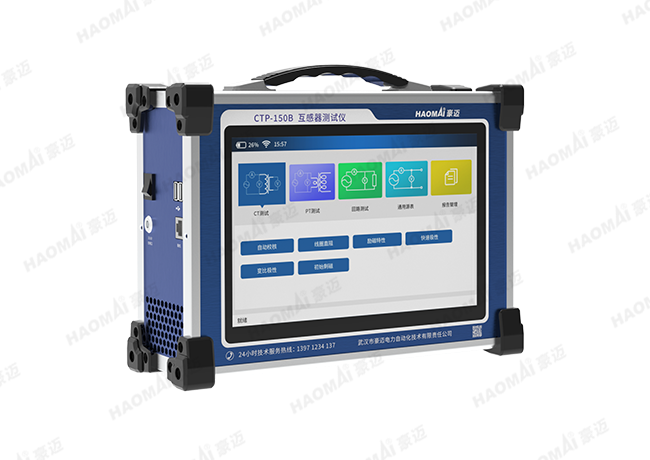

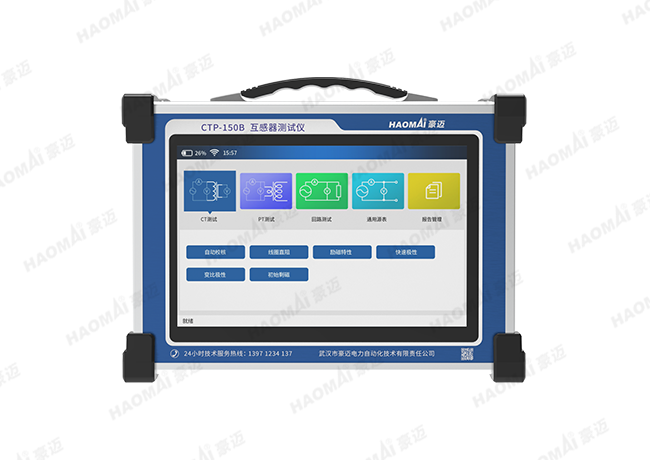

CTP-150B 互感器測試儀
——內置大容量鋰電池，高精度、便攜式互感器綜合特性測試儀
CTP150B 互感器測試儀是一款內置鋰電池的互感器綜合測試設備，配備高性能的功率源與檢測電路，可以完美勝任各種電流互感器及電磁式PT的測試與評估工作，輕松應對高變比、高拐點的互感器測試。軟件模塊化設計，可實現一鍵式自動測試與評估，也可根據現場需要開展單項試驗，靈活滿足生產、設計、交接、施工、調試、排錯等場景下的試驗需求。
- 產品特點
- 技術參數
- 應用案例
- 相關下載
- 相關視頻
產品特點
- 內置wifi+BLE無線模組，滿足數字化接入需求
- 10.1寸全觸屏設計，無需配置參數，即可一鍵式試驗，操作簡單便捷
- 軟件模塊化設計，既可全面測試與評估，也可按需開展單項試驗
- 沿用低頻電壓激勵，具有無高壓輸出、輕小便攜等特點
- 支持各類CT直流電阻、勵磁特性、變比極性、角比差分析、實際二次負荷等測試項目
- 既能輕松應對高變比、高拐點的互感器測試，也能進行低拐點的低功率線圈與小變比CT的性能評估
- 支持電磁式PT的直流電阻、勵磁特性、變比極性、實際二次負荷等測試項目
- 用戶界面預置各規程指定的推薦參數與公式，兼顧便捷與自定義需求
- 預置不同試驗場景接線圖，接線指導更具針對性
- 支持額定負荷與實際負荷同步分析，直觀比對CT的負載特性。具備無銘牌盲測推理與評判功能
- 開放式源表模塊，實現2路電壓與1路電流之間的端口分析
- 基于數據庫的報告管理，多級檢索可輕松篩選試驗報告
- 整機全部程序均支持U盤更新
技術參數
|
電壓輸出 |
0~150Vdc, 0~80Vac |
|
電流輸出 |
0~5Arms, 20Apk |
|
輸出電流測量 |
0.1mA~10Aac/0.1mA~30Adc |
|
輸出電壓測量 |
1mV~300Vdc/1mV~200Vac |
|
感應電壓測量 |
1mV~30Vdc/1mV~20Vac，耐受電壓300V |
|
變比范圍 |
無限制 |
|
線圈直流電阻測試范圍 |
10MΩ~200Ω，精度±(0.1%RD+0.1%FS) |
|
實際負荷測試范圍 |
0.1VA~300VA，準確度：0.2%+0.02VA |
