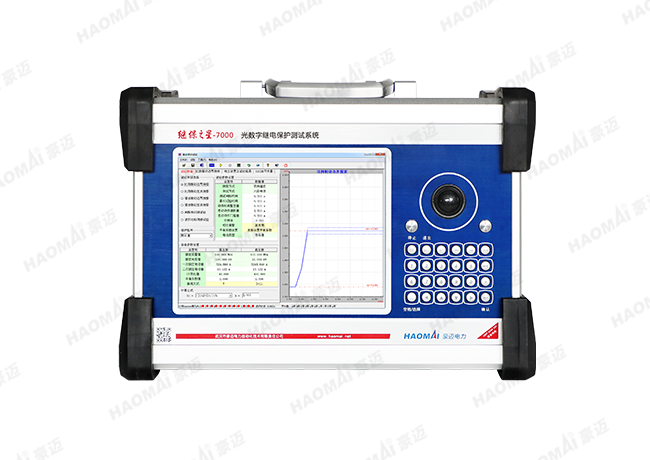

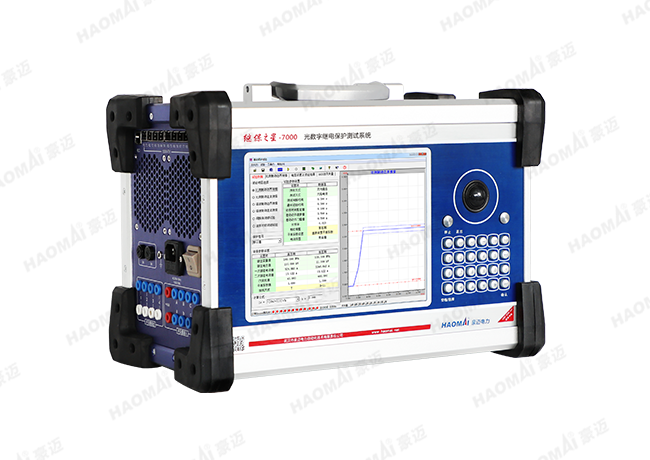

繼保之星-7000 數模一體繼電保護測試儀
——智能站光數字信號多功能測試與分析的單兵全能裝備

設備具備高功率、高精度電壓電流源,整合智能變電站光數字報文通訊需求,實現數模一體混合輸出,是國內首批應用于智能變電站光數字保護,合并單元功能性能測試的明星產品。設備模擬量輸出模塊與光數字模塊化時鐘同源,同步性高。

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 6×30A 每路150VA
  • 6×120V 每路70VA
  • 輸出精度0.1%
  • 支持“模擬量+GOOSE”保護裝置的調試
  • 支持一鍵自動測試,提供自動測試接口、數字化接入接口,標配藍牙、WiFi無線模塊

? ? ?自動測試功能

  • 支持標準化自動測試接口,用于各類型保護裝置的定值校驗、功能校驗、整組試驗等
  • 支持與主站端自動交互數據,包括任務命令接收和校驗結果返回
  • 支持MMS和CMS通信協議,支持與保護裝置之間安全通信,實現校驗結果實時可視化展示

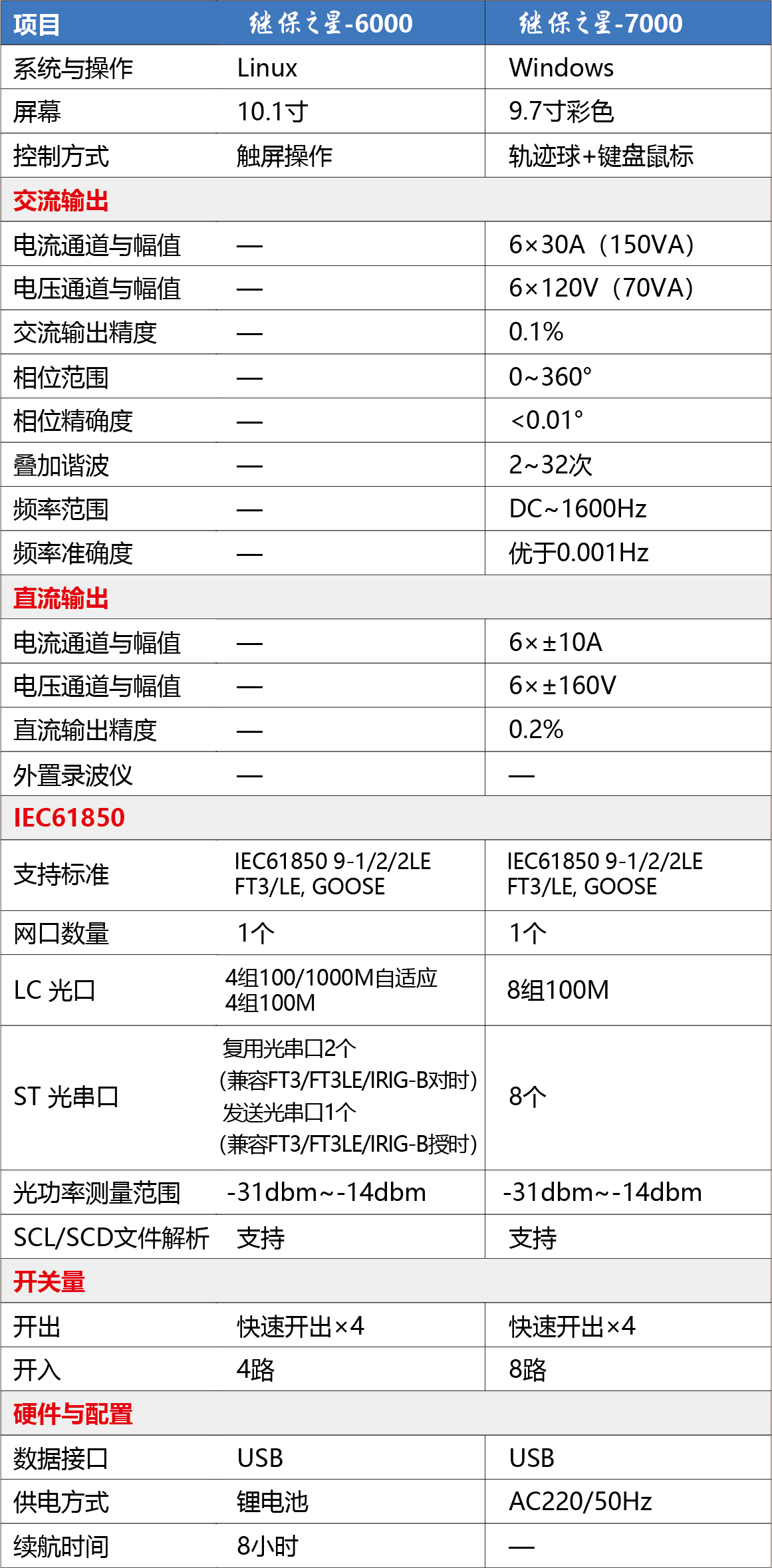

技術參數

交流輸出

電壓輸出范圍

6×120V (70VA)

電流輸出范圍

6×30A (150VA)

輸出精度

0.10%

相位

0~360°

相位精度

<0.1°

疊加諧波

2~24次

頻率范圍

DC~1200Hz

頻率精度

優于0.001Hz

直流輸出

電壓輸出范圍

6×±160V

電流輸出范圍

6×±10A

輸出精度

0.20%

IEC61850

支持標準

IEC 61850 9-1/2/2LE  FT3,GOOSE

網口數量

1個

LC光網口

8組100M

ST光串口

8個

光功率測量范圍

-31dbm~-14dbm

SCL/SCD文件解析

支持

開關量

開入

8路

開出

4路快速開出

硬件與配置

數據接口

USB

供電方式

AC220/50Hz
