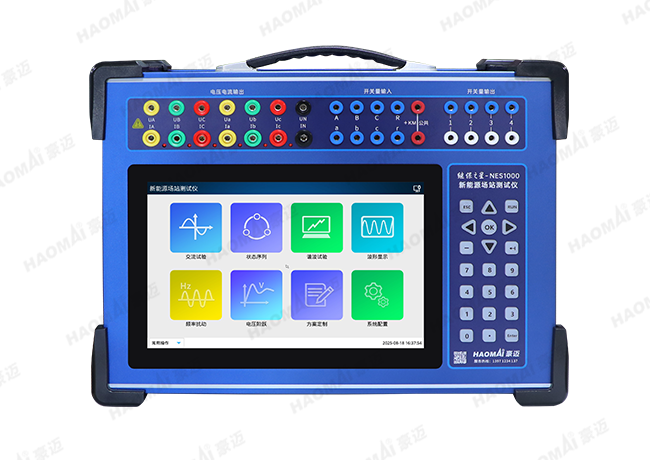

繼保之星-NES1000 新能源場站測試儀
——專用于一次調頻系統、無功補償裝置測試

根據新能源網源協調能力測試要求以及現場試驗內容及方法,設計開發出專用的新能源場站測試儀,滿足功率協調控制測試、動態無功補償裝置性能測試、一次調頻系統測試等需要

24小時銷售熱線:400 099 8859
  • 產品特點
  • 技術參數
  • 應用案例
  • 相關下載
  • 相關視頻
產品特點
  • 專用一次調頻測試 調頻死區校驗、頻率階躍擾動測試、頻率擾動測試、防擾動性能測試、一次調頻與有功功率控制系統協調性能測試、頻率連續階躍擾動、慣量擾動、慣量死區、慣量與一次調頻協調
  • 專用無功補償裝置測試 無功補償裝置的高低穿、頻率適應性、電壓適應性、諧波、間諧波等測試。
  • 專用風電場測試 模擬量采集(幅值、頻率、相位),風場慣量響應測試,頻率跟隨輸出響應。
  • 系統同步輸出 同步系統側頻率,輸出可調節相位、幅值,也可在同步過程中修改。
  • 雙操作方式 采用10.1寸1280*800高分辨率屏,電容式全觸控操作,支持外接筆記本電腦進行試驗,兩種方式功能完全相同。
  • 高性能主控 采用最新型工藝SOC控制,運算速度快,實時處理能力強,傳輸頻帶寬,控制高分辨率DA轉換,輸出波形精度高,失真小,線性好。
  • 線性功放輸出 采用模塊式線性功放,性能卓越。功率大,可靠性高,保證了從小電流到大電流全程都精度優良,紋波干擾小。
  • 獨立直流電源 具有一路大功率110V/220V可切換的直流電源輸出。
  • 接口豐富 裝置帶有USB口、網口等通信接口,方便數據存取、軟件升級、聯機控制,支持標準數字化接入。
  • 輕小型一體化結構 采用新型元器件材料,優化結構設計,裝置體積小,重量輕,功能全,便于移動試驗。
技術參數

交流電流輸出

輸出范圍

6×(0~35A)

輸出精度

±5mA(I≤1A);±0.1%(1 < I ≤ 35A)

每相輸出功率

不小于200VA,最大負載大于18.0Ω;30A最大負載大于0.20Ω

輸出頻率

0~1200Hz可調,分辨率0.001Hz

輸出相位

0~360°可調

交流電壓輸出

輸出范圍

6×(0~264V)

輸出精度

±5mV(U≤5V);±0.1%(5V < U ≤ 264V)

每相輸出功率

不小于80VA

輸出頻率

0~1200Hz可調,分辨率0.001Hz

輸出相位

0~360°可調

直流輔助電源

110V/220V

硬件測頻通道

1路;頻率測量范圍0~1200Hz;頻率測量精度<0.002Hz

模擬量小信號輸出

12路電壓,±10V,精度小于0.05%

強電壓交直流電壓輸入

6路,0~264VAC(有效值),精度≤0.1%,通道同步采集最大速率100k

交流電流變送器信號輸入

6路,0~5AAC(有效值),精度≤0.1%,通道同步采集最大速率100k

通道同步采集頻率

數量通道同步采集2.5k、4k、10k、20k、100k之間可選

開關量

8路開入,4路快速開出

對時

支持北斗/GPS對時

?

2個IRIG-B碼對時(1個接收光串口、1個發送光串口)

通訊接口

IRIG-B碼1對,485接口,2個RJ45網口,2個USB口

尺寸

379.2×284.2×159 mm

重量

9.5kg
