大型變壓器在投運前或大修后需要進行 一次通流加壓試驗 ，主要是 對整個一次回路進行帶負荷模擬驗證 。該試驗是確保變壓器及關聯高壓設備安全、準確投入運行的 關鍵 環節 ， 綜合驗證 一次主回路和二次測量 / 保護回路的安裝、接線、極性、功能的正確性 ， 避免投運后出現 CT 開路、保護誤動 / 拒動、計量錯誤等問題 。

為 解決 現場難以直接施加 高電壓、大電流問題 ， HTB-8000? 大型變壓器一次通流試驗裝置 采用 電容補償方法 ， 利用可調大容量調壓器，通過電容的并 / 串聯組合，向變壓器一次側施加相對較低的電壓。根據變壓器的短路阻抗特性，即使在較低電壓下，也能在一次繞組中產生顯著的試驗電流。該方法 顯著提升了輸出電流與功率，大幅降低了對試驗電源容量的要求 ， 可在低電源條件下，實現對大型電力變壓器的多種關鍵試驗 。

變壓器一次側大電流通流試驗： 直接在一次側注入大電流。

穿越變壓器通流試驗： 對一側加壓，另一側短接，實現電流穿越。

變壓器兩側一次回路通流通壓試驗： 對兩側一次回路施加電流和電壓。

通過 以上 試驗，可高效完成：

變壓器差動保護回路、母線保護回路、母線 / 間隔回路的 一、二次回路向量校核 。

電流 / 電壓互感器的 變比檢查 。

繼電保護裝置的 保護向量（極性、相位）校核 。

某 500kV 新建變電站一二次驗收完成后開展全站模擬帶負荷試驗，驗證互感器極性和變比，保護、測量、計量、故障錄波、網分、同步相量等交流回路一二次接線正確性。本次試驗注流點選擇主變本體中壓側，高壓側（或低壓側）三相短接通過某一地刀流入大地 。

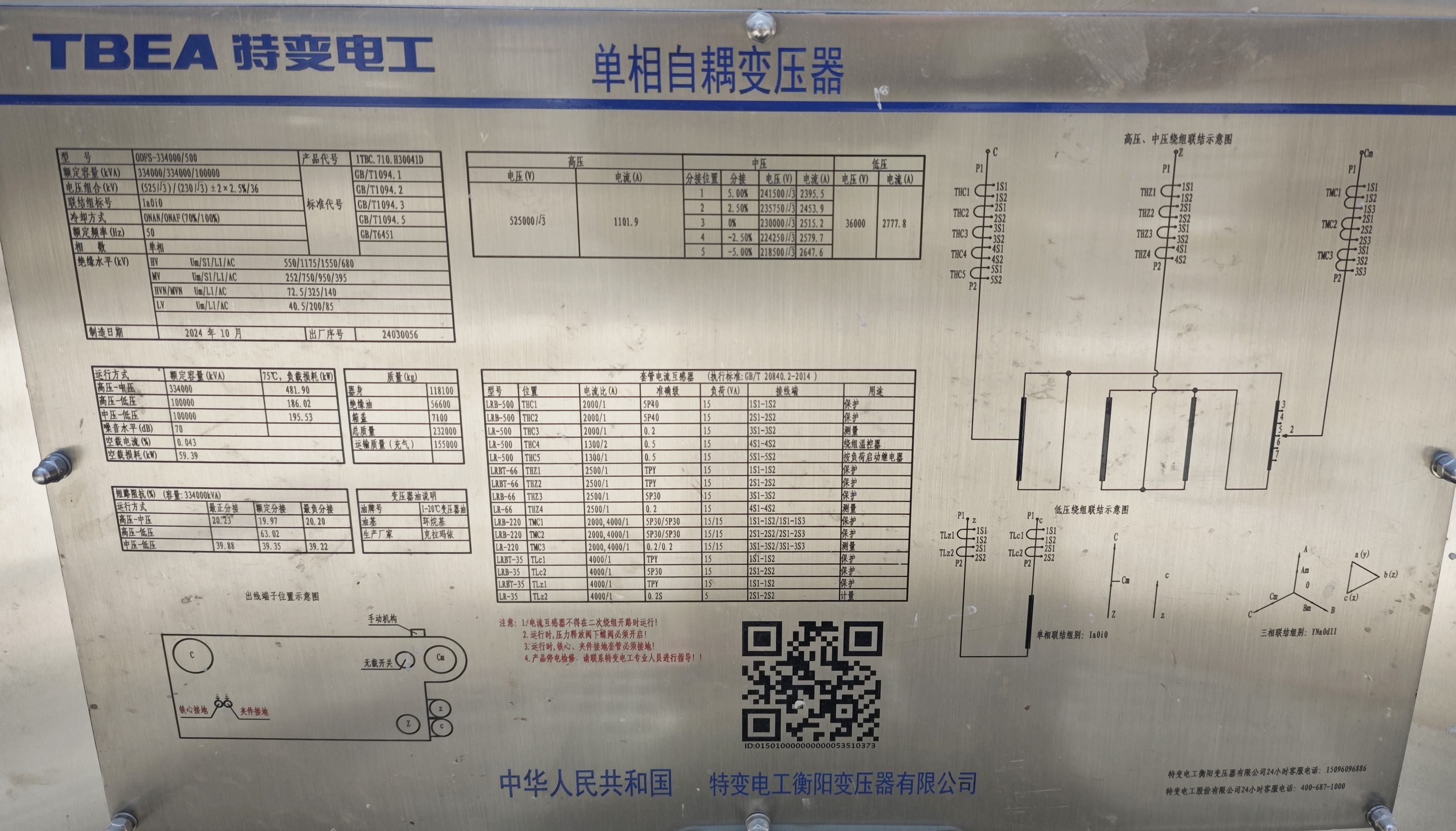

試驗前準備：根據變壓器銘牌參數，確定最佳通流加壓方案（如高壓側對中壓側、中壓側對低壓側等）。通過理論計算，確定試驗方案細節（如電壓、電流值、電容配置）。

清點所有試驗 設備 ，運輸至 試驗 現場。 ? 現場技術交流 ， 完成安全交底。 ?

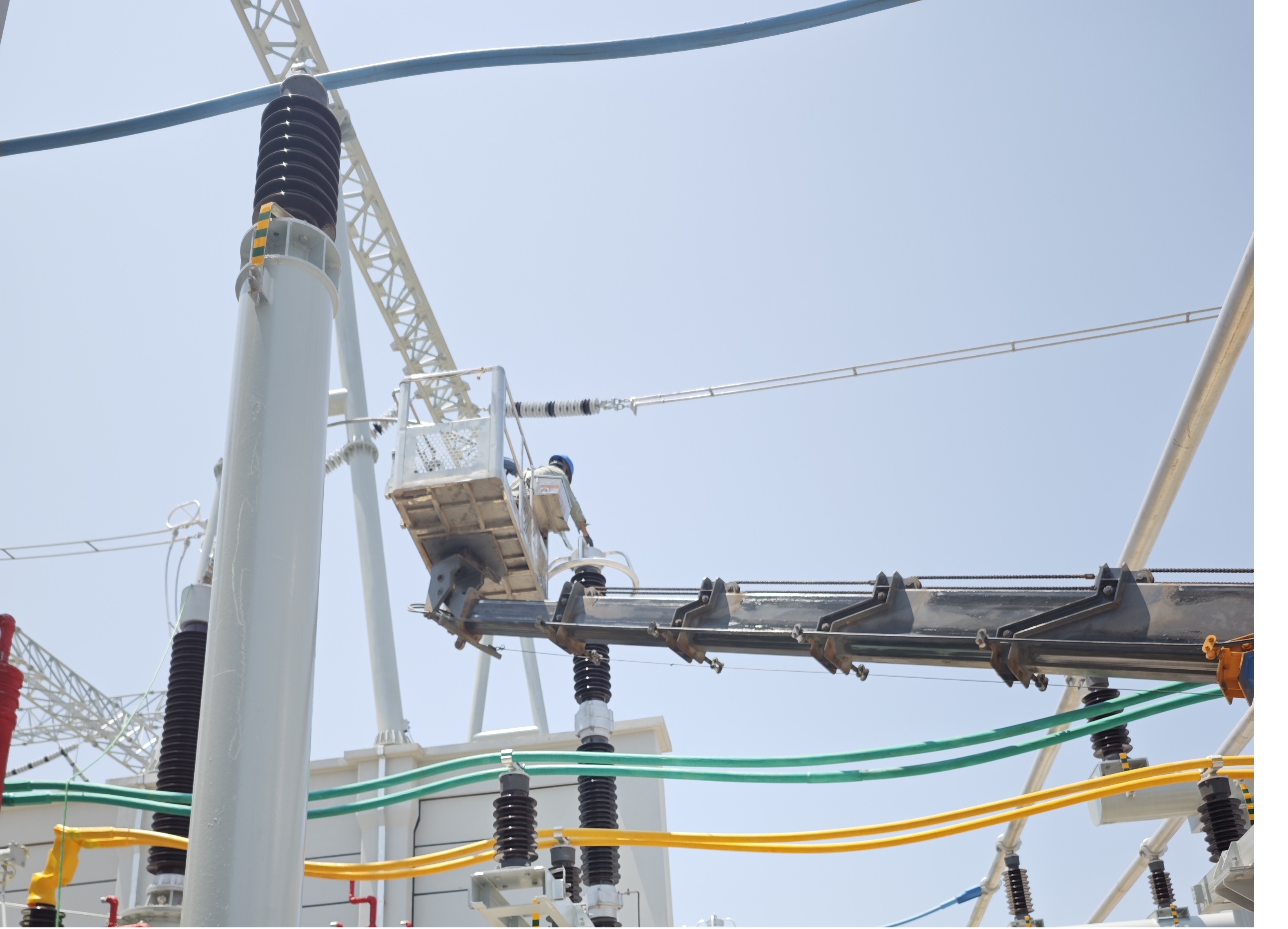

一次接線： 確定加壓 注流 點（如中壓側）并接線 。 通過倒閘 等方式 操作，將非加壓側（如高壓側 / 低壓側）三相 可靠短接 。

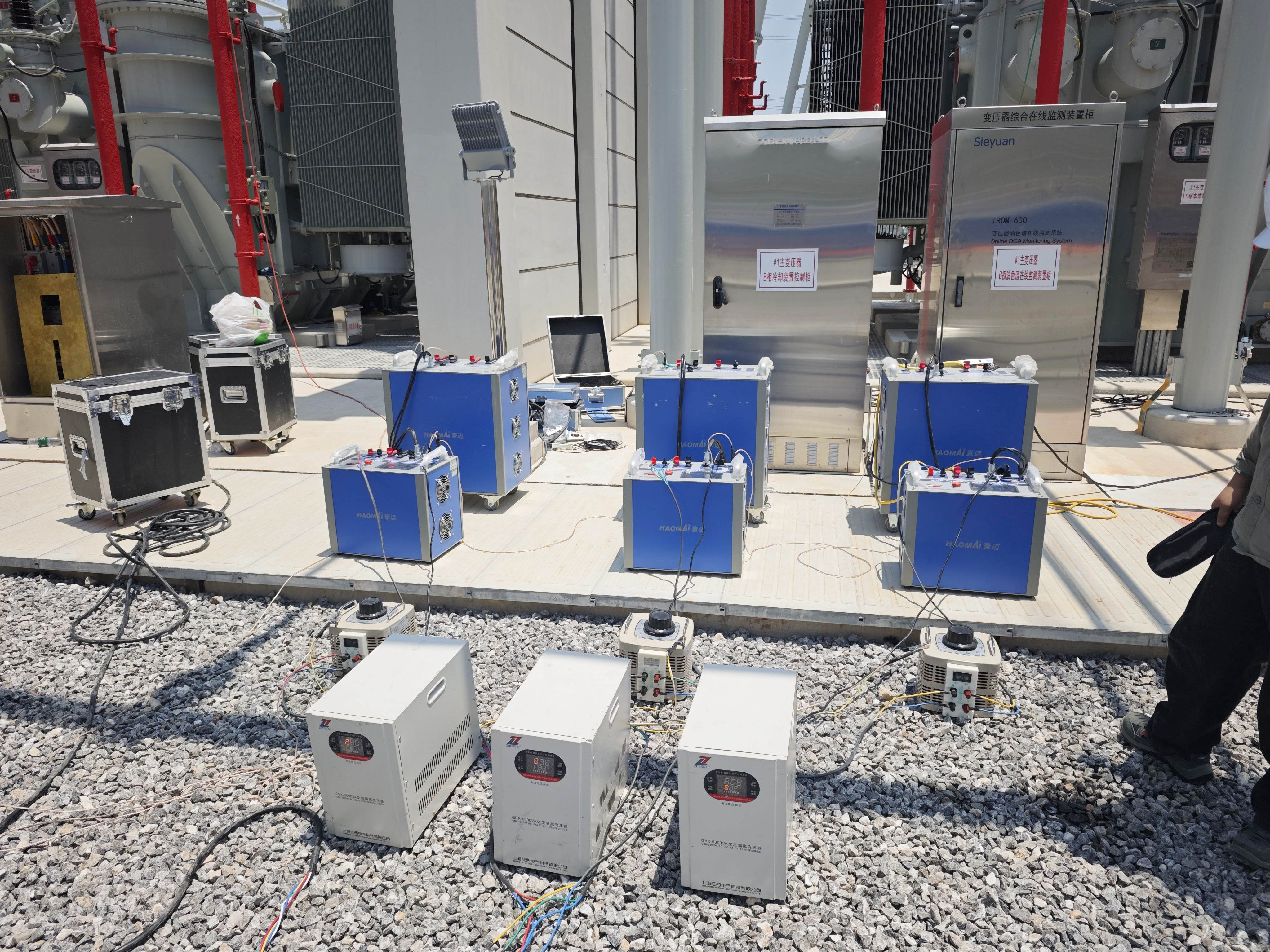

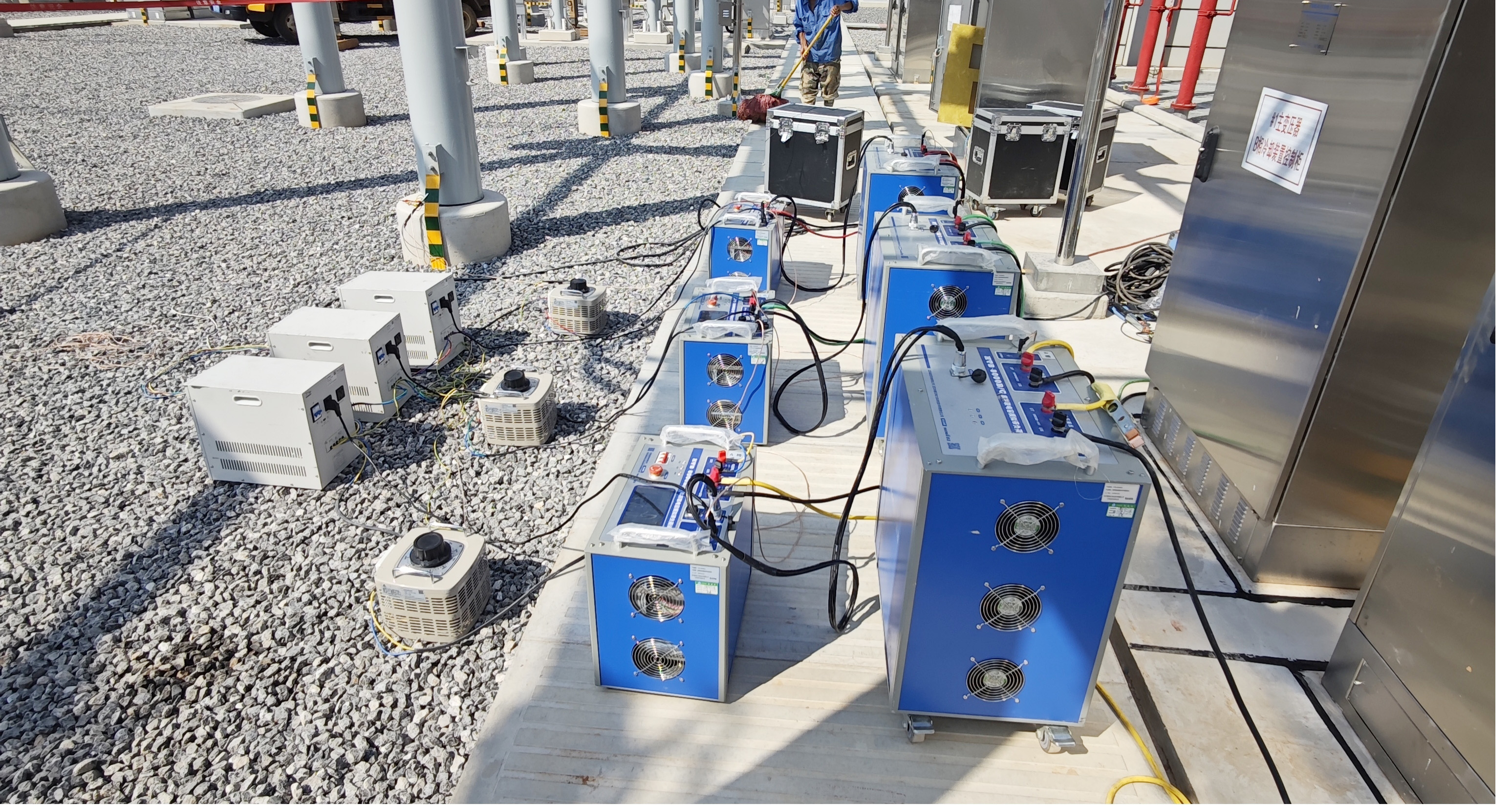

展開試驗設備，完成設備與一次系統的連接。

完成所有準備工作后 設備電源線接入檢修電源箱 ，現場清場，人員就位。

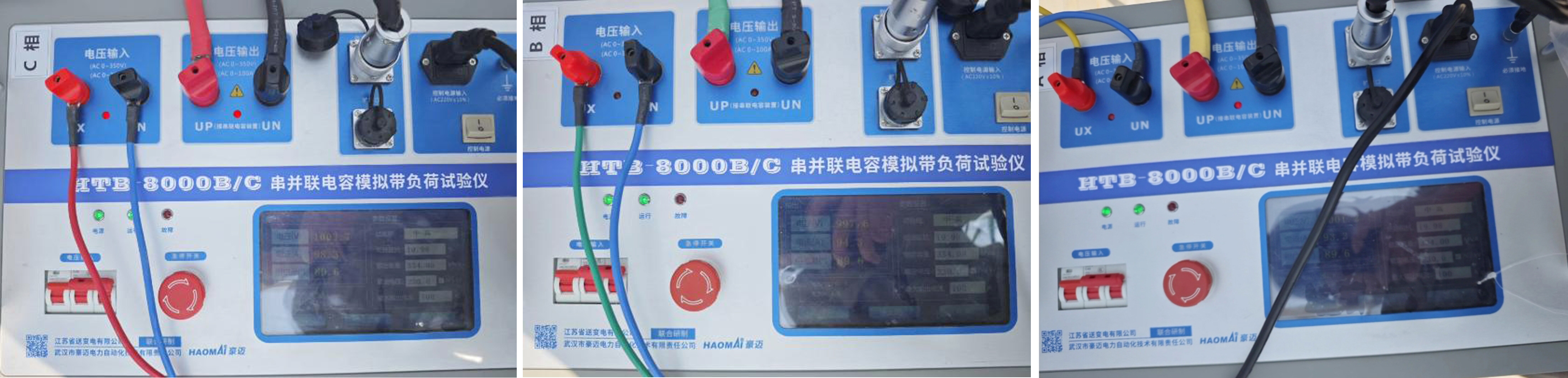

啟動設備，穩定運行，現場人員各司其職， 按照 方案進行試驗。

記錄變壓器中 - 高壓側、中 - 低壓側加壓注流一二次數據及結論。 ?

大型變壓器一次通流加壓試驗是驗證設備與系統匹配性 ， 保障電網安全投運的 重要手段 。 HTB-8000? 大型變壓器一次通流試驗裝置 創新 性采用 電容補償技術， 大幅降低了現場對試驗電源的要求 ， 解決 了 傳統電流源無法從變壓器一次通流的 問題 ， 可實現 大型變壓器穿越式通流、整站通流加壓、一二次向量校核 ，大大提高了一次性送電可靠性。
