保護裝置能否正確動作直接關系到電廠系統的安全運行，保護裝置的定期檢驗是校驗保護裝置邏輯性能，確保保護正確動作的關鍵手段。 傳統人工校驗方式受限于測試用例覆蓋率不足、測試結果判斷依賴工作經驗、測試周期長等現狀，難以滿足現代發電廠高密度機組與智能設備的安全防護需求。
電廠繼電保護自動測試平臺 建立標準化測試流程庫，配置高精度功放輸出，搭配航插接口，可實現保護裝置一鍵閉環測試。 測試過程不換線，無人化值守，自動生成定制化模板報告，測試時間從原來的一周左右縮短至8小時，測試用例覆蓋率提升至98%以上，運用閉環測試技術實現毫秒級動作特性校驗。 該創新模式的全面應用，實現保護裝置定期檢驗由經驗驅動到數據驅動的轉變，測試效率較傳統方式提升5-8倍。

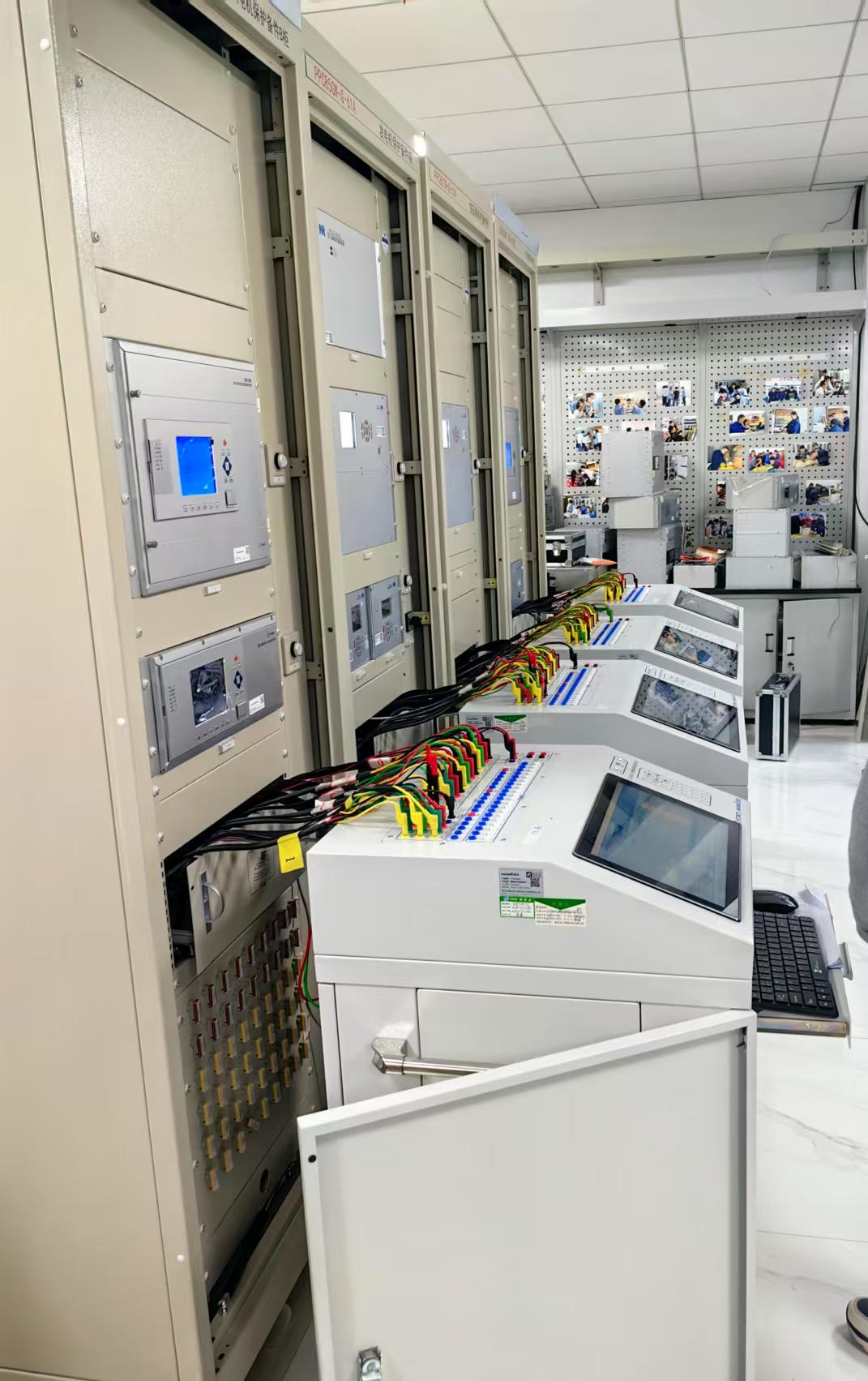

△ 自動化測試系統

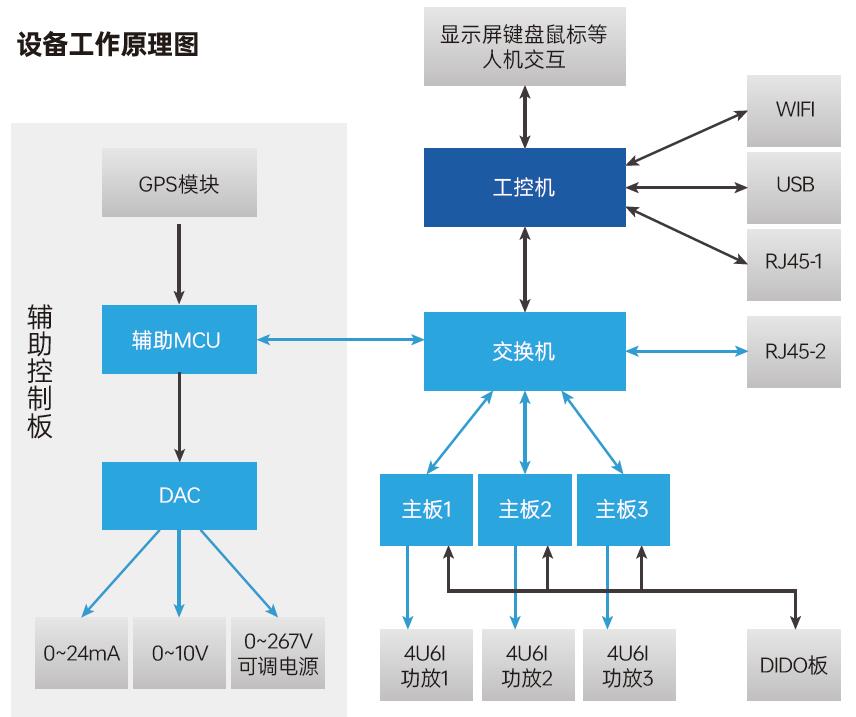

繼電保護自動測試平臺通過模擬電力系統產生可變的交流電壓、電流信號和開關量信號，模擬發電機產生可變的交流電壓、電流信號，測試繼電保護設備和PMU設備的穩態和動態性能。

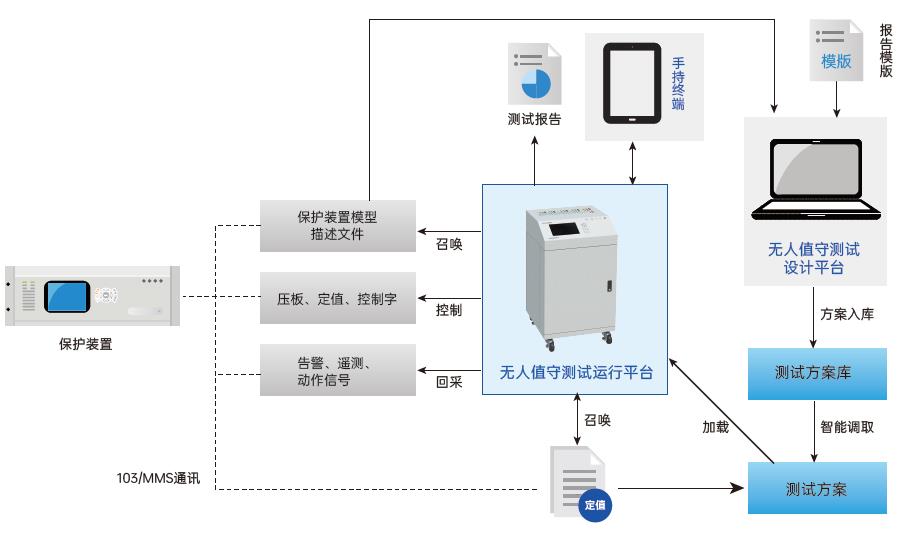

工作原理： 平臺軟件聯機控制測試儀輸出測試信號，并模擬WAMS主站與待測裝置通訊獲取實時測量數據，測試軟件根據測量數據和理論數據計算測量誤差，判斷測試項是否滿足要求。
1）滿足最新測試規范，測試項目全面，支持所有保護試驗；
2）自動測試，無需人工干預，和保護裝置通訊采集數據，形成閉環；
5）輸出通道多，可同時測試多條線路，測試效率高。
保護裝置： PCS-985GW 500kV發電機保護、PCS-985TW 500kV變壓器保護、CSD-300T 500kV發電機保護、CSD-300GW 500kV變壓器保護
試驗流程：

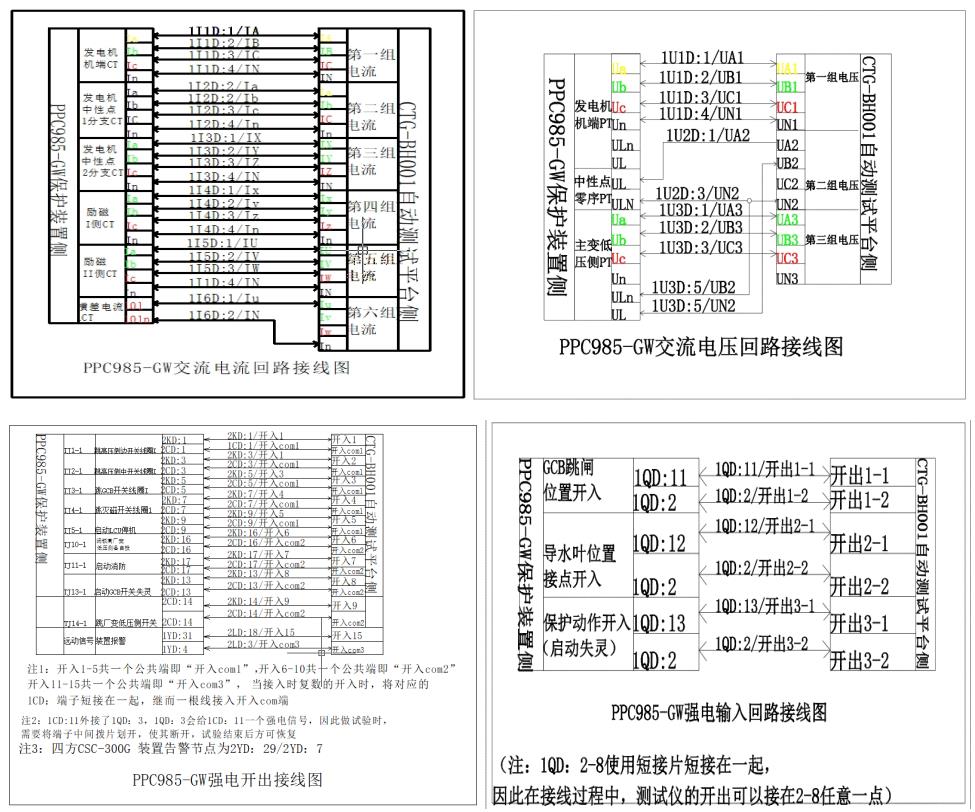

1）電流/電壓試驗線以及開入開出航插線連接發變組保護和繼電保護測試儀，用于向保護裝置加量。 用網線、交換機連接至測試儀的聯機口用于回采動作、遙測信息、召喚保護定值等。

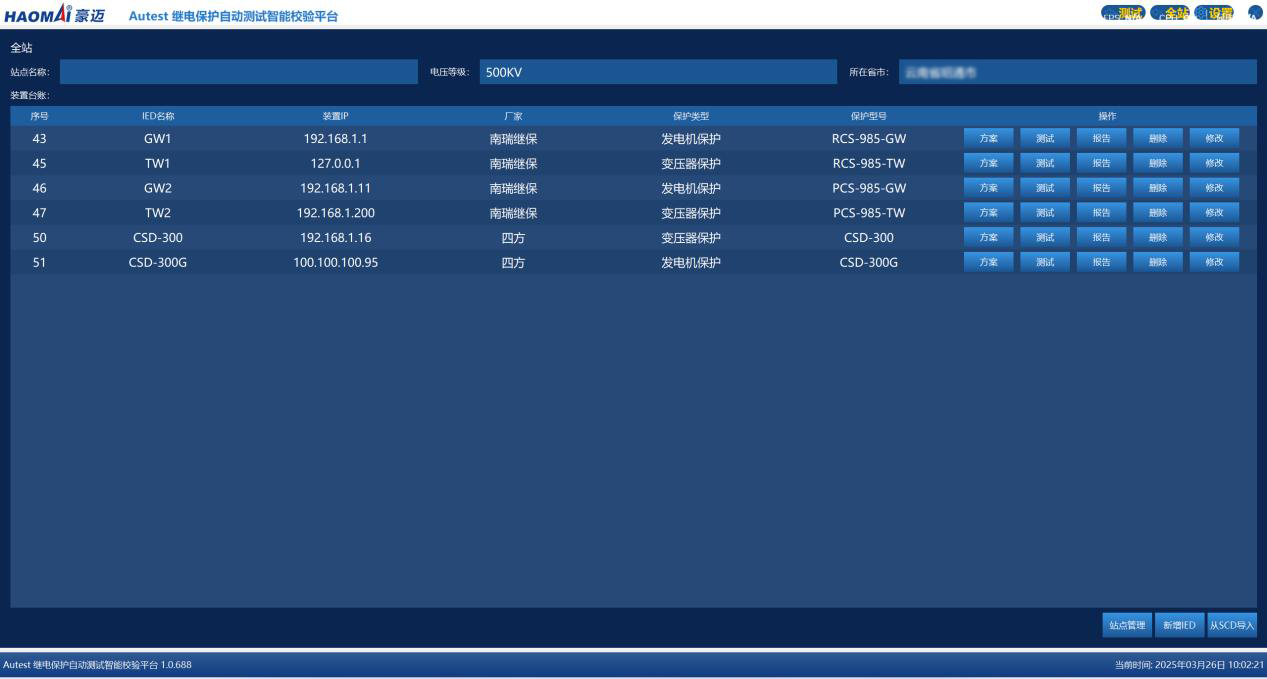

2）打開方案配置程序，選擇對應的500kV發電組保護測試模板，可按照該站的作業指導書要求適當修改。

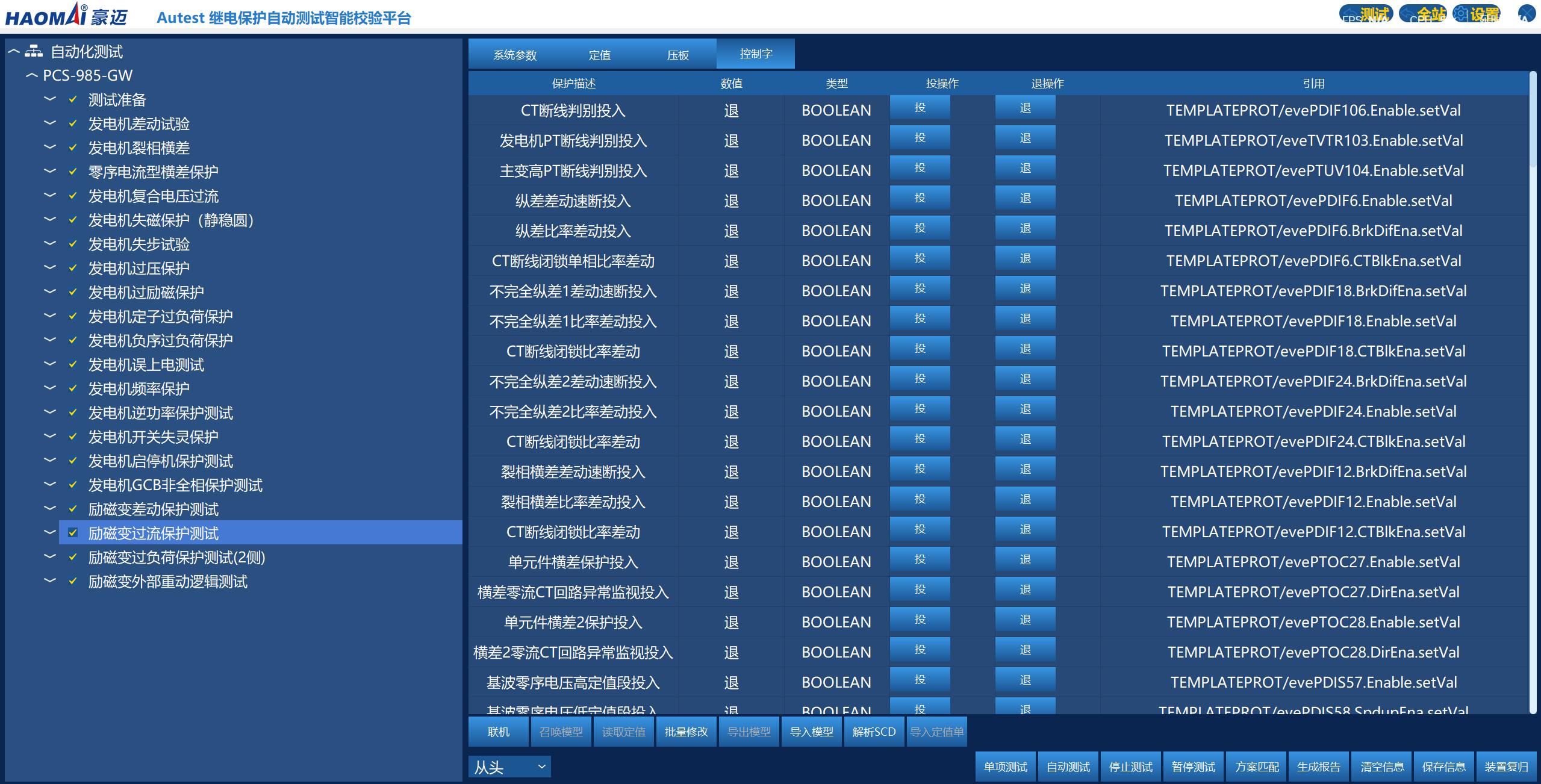

3）打開自動測試程序，召喚裝置定值，點擊方案匹配按鈕，進行測試方案實例化。

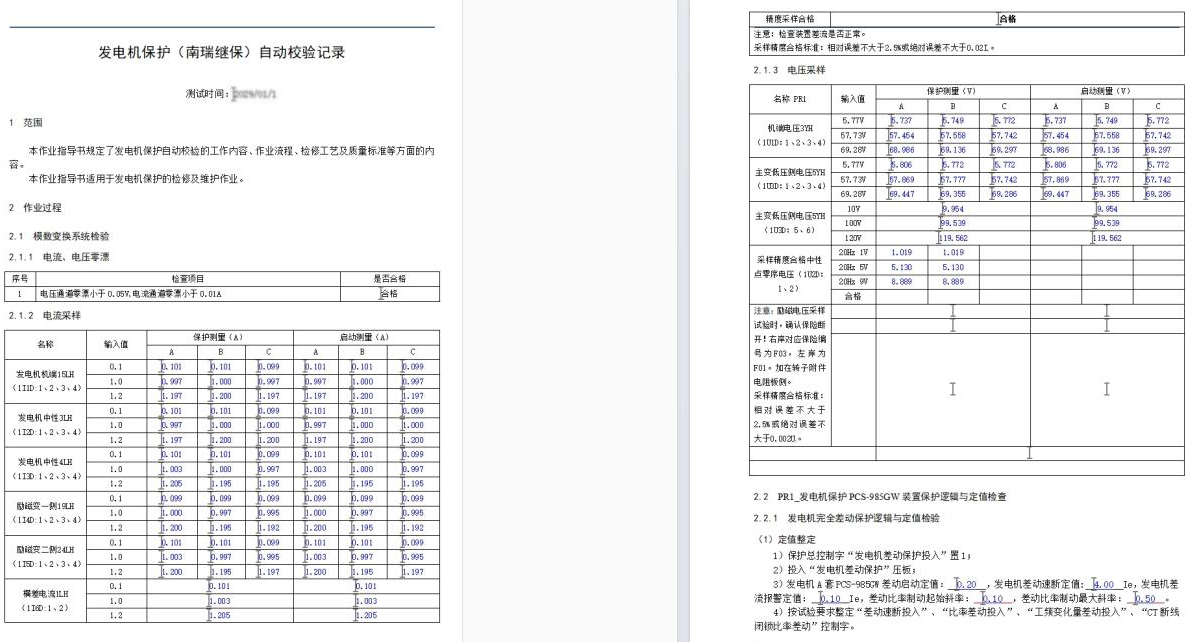

5）測試完畢后查看測試結果，生成定制化模板報告，發電機保護均通過各項邏輯驗證。
△ 現場部分校驗項目
