案例實操丨集中式饋線自動化FA試驗方法
發布時間：2023/05/10武漢市豪邁電力自動化技術有限責任公司

集中式饋線自動化FA調試是通過在主站增加注入系統，模擬故障前端開關柜及變電站上送故障信息（實際開關不動作），通過在現場環網柜、柱上開關增加模擬盒子，對母線故障、柜間故障、分支故障、主線故障、分支故障進行模擬，驗證主站的集中式饋線自動化策略是否準確，能否自動完成故障點隔離和非故障區域恢復供電，通過模擬盒子動作情況判斷全自動集中式饋線自動化策略是否正確。

試驗內容： 國網**供電公司10kV元六線集中式饋線自動化FA調試

試驗設備： 配電之星-P2200 配電自動化終端測試儀1臺，WDS-3 配電開關模擬試驗盒3臺、FA虛擬終端軟件1套



1、測試前準備

1）現場勘察單： 勘查現場情況與主站是否一致。
2）線路單線圖： 反應線路各開關的連接關系。
3）配電第二種工作票： 確保各項準備措施，人員分工及安全防護手續齊全。


2、測試過程

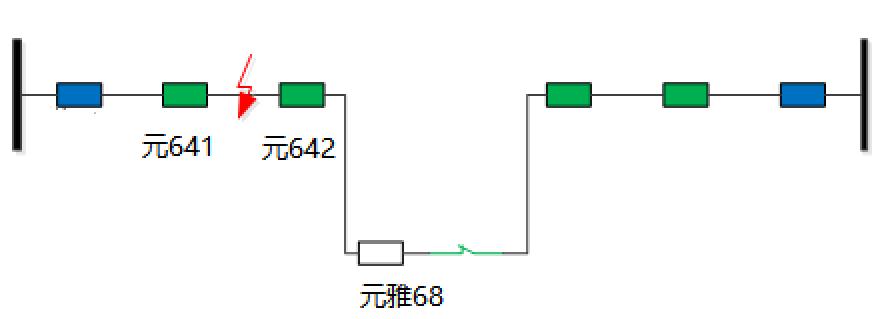

模擬10kV元六線主線元641與元642開關之間故障，故障點如下圖：

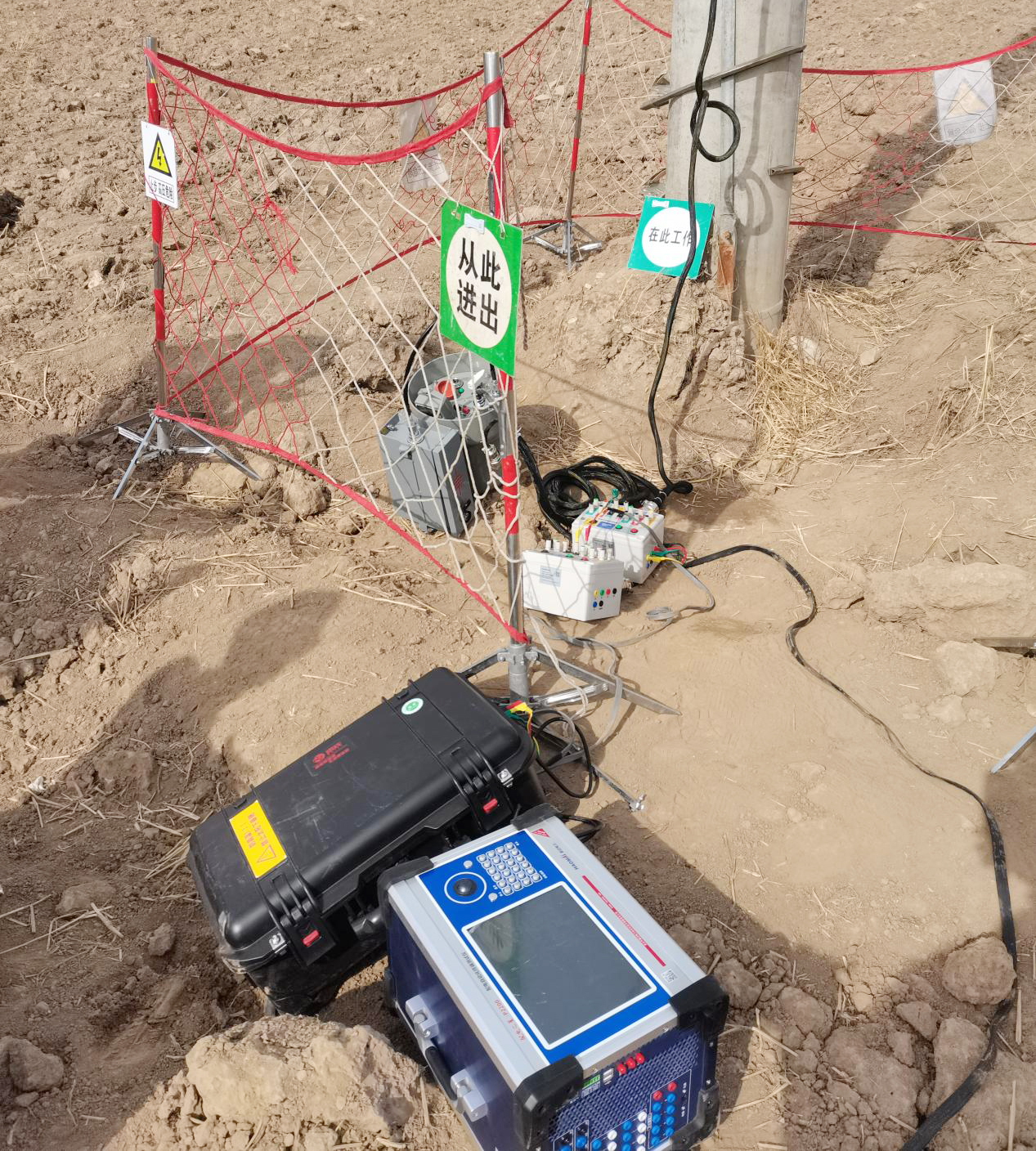

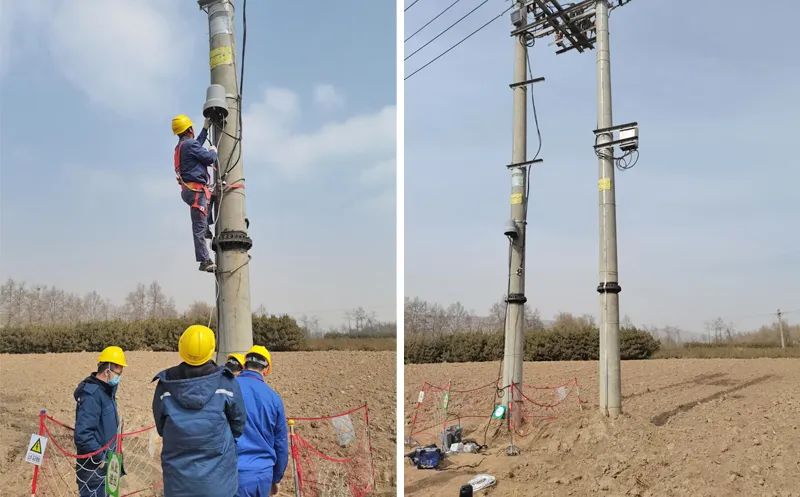

1） 用WDS-3 配電開關模擬試驗盒分別接入元641、元642和元雅68三個開關，斷開FTU跳合閘壓板，拔掉14芯航插和6芯電流航插，將新航插14芯和6芯端分別接入FTU，航插26芯端接入模擬試驗盒。

2）將配電之星-P2200 配電自動化終端測試儀故障電流輸出加到元641模擬試驗盒右側的電流接線插孔上，模擬試驗盒通過航插接到終端。



3）接線完成后，與主站進行三遙測試，檢查三遙功能是否正常。
4）與主站廠家或局方自動化人員確定DA斷路器執行模式為交互執行，DA斷路器運行方式為在線。
5）與主站廠家或局方自動化人員聯系并在約定時間用配電自動化終端測試儀向元641開關注入故障電流，用FA虛擬終端測試系統模擬變電站出線開關跳閘和出線開關故障電流。
6）主站廠家、局方、武漢豪邁測試工程師通過告警窗核查主站系統采集故障信號是否完整并及時，故障分析后彈出的故障隔離策略是否正確。
7）自動化或調度人員按照主站系統彈出的故障隔離策略下發遙控指令，進行故障隔離和供電恢復處理，同時主站人員與終端現場人員確認現場開關分合情況是否與主站系統開關變位一致。
8）與主站廠家或自動化人員聯系恢復線路初始狀態，并確認開關狀態及保護信號狀態恢復正常。
9）半自動測試完成之后可以再進行一次全自動測試。

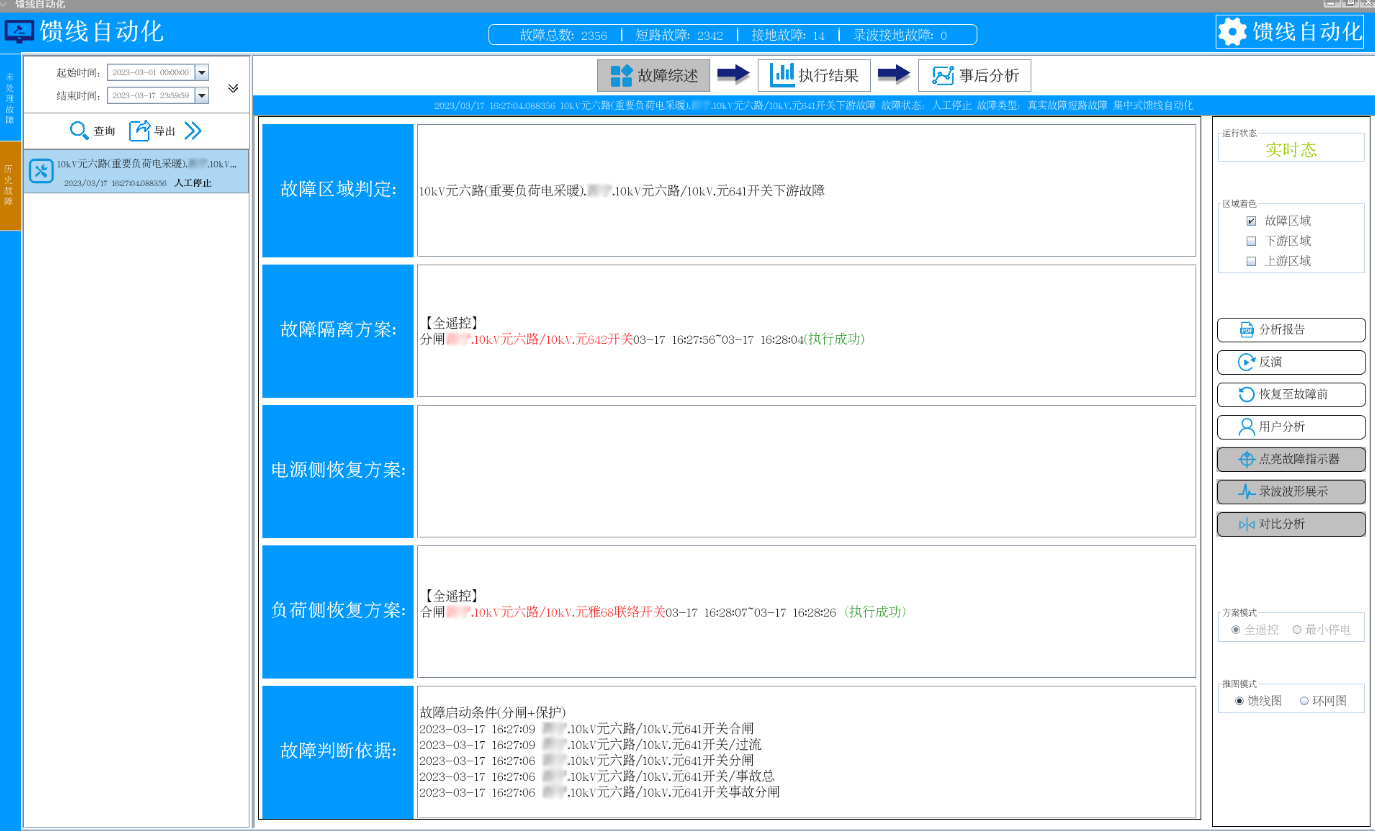

3、測試結果

故障隔離方案為： 斷開元642開關。
恢復供電方案： 合上元雅68聯絡開關。

此次試驗驗證了配電網自動化主站系統的信號接收情況和饋線故障處理功能等指標是否達到設計要求并滿足自身需求，進一步改進終端信號處理能力和通信傳輸情況，促進了配電網自動化系統故障處理功能實用化水平大幅提升。
